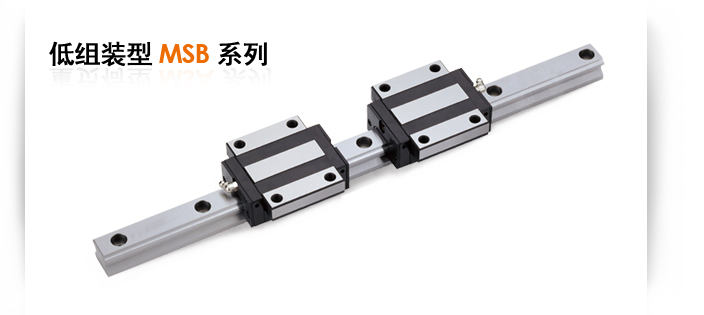

產品簡介

MSB 系列線性導軌采用4列圓弧接觸式及45°觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，并且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。

的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環(huán)回路，無論各種安裝方式都可以獲得的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩(wěn)定的直線運動需求。

產品特性

  ? 低組裝，四方向等負荷設計 ? 具自動調心能力

  ? 行走順暢度佳，低噪音 ? 具互換之特性

尺寸表(可點選)

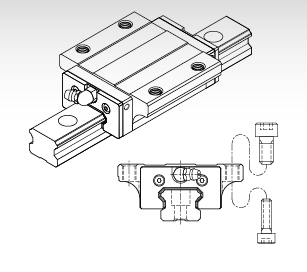

除了可從滑塊的上面進行裝配外，同時又適用于工作臺無開安裝螺栓用貫穿孔的狀況下，從滑塊的底面往上進行裝配。

與MSB-TE型具有相同斷面尺寸，增加滑塊的長度，并增加負荷鋼珠數，提昇整體的負荷能力。

與MSB-E型具有相同斷面尺寸，增加滑塊的長度，并增加負荷鋼珠數，提昇整體的負荷能力。

縮小滑塊的寬度，可從滑塊的上面進行裝配。

與MSB-TS型具有相同斷面尺寸，增加滑塊的長度，并增加負荷鋼珠數，提昇整體的負荷能力。

與MSB-S型具有相同斷面尺寸，增加滑塊的長度，并增加負荷鋼珠數，提昇整體的負荷能力。

CAD檔下載(可點選)

	滑塊形式
	導軌形式
	規(guī)格型號
	精度等級
	預壓等級
	安裝基座的肩部高度和圓角半徑
	安裝面的容許誤差
	導軌的Z大長度
	螺紋孔型導軌尺寸
